TZTEK CNC Video Measuring Systems非接觸自動量測系統   C322 (標準型)



14

*史上最強,AOI-ADI 二合一,2.5DCNC工具顯微鏡,快速無聲滑軌設計,

*全畫面一次性飆車量測*唯一導入AOI智慧辨識,尋邊無失誤*單片載物台設計-XY軸無拉扯

68區可程式巨砲照明無死角

*全工件分割凍結量測時,第二分割圖片已在鏡頭下待命,故而可以高速節省時間,無論任何複雜量測,均可秒殺

型錄下載

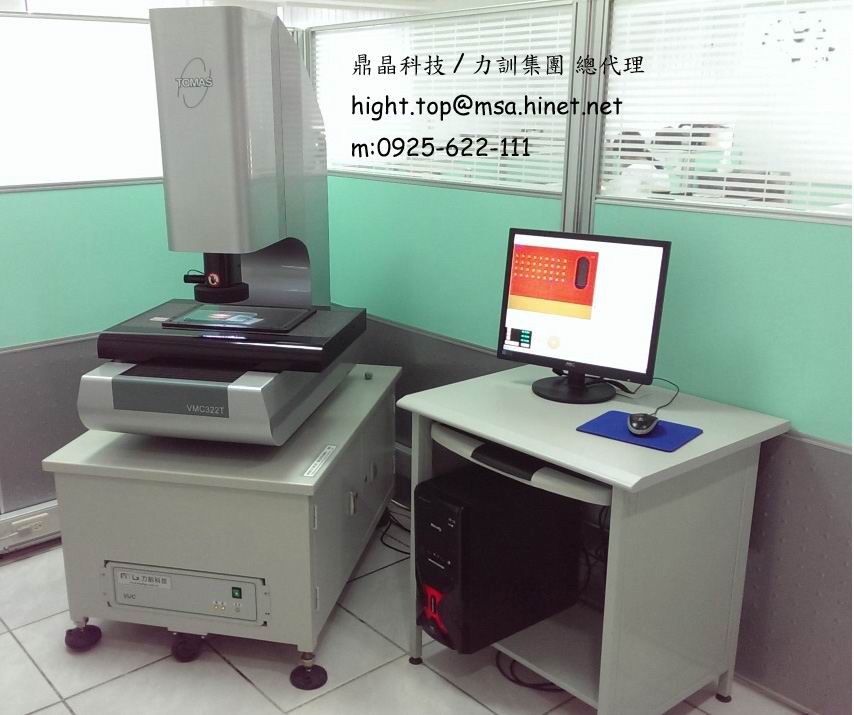

TZTEK CNC Video Measuring Systems非接觸自動量測系統C322 (標準型)

1. 美國TEO 130高解析彩色攝影機

 2. 行程:300x200x200mm

 3. 精度:E2=(2.2+L/200)

 4. 光學尺: 0.0005mm

 5. 全自動連續變倍鏡頭: 24-157x

 6. 全自動輪廓光源:* 高亮度LED光源

 7. 全自動表面光源:

* 高亮度多層多角度LED光源* 68區可程式控制光源組



功能簡介 :

1.  Vispec Software  :  業界首創支援1280x1024超高解析度

2.  多功能幾何計算功能

3.  尺寸標註 : 圖形區及影像區皆可做尺寸標註

4.  逆向工程 : 全影像掃描點群, 並可輸出DXF檔案, 做後製處理

5.  影像自動拼圖功能 : 可將局部影像拼接成全尺寸影像

6.  高階辨識影像處理技術(紋理分割), 有效提高精度

7.  針對齒輪精準量測取得參數, 有效管控齒輪加 工製造

8.  針對面板R角精準量測, 自動分辨R角切點, 提高重複量測精度

9.  針對網版精準量測, 有效去除網版紋路之干擾, 提高量測精度

10. 即時數據匯出與儲存, 多功能SPC統計分析

(回上頁)

8. 硬體特殊性:

* 00級花崗岩移動平台 (非一般鋁合金基座)

    * 00級花崗岩基座 (非一般鑄鐵基座)

    * 1280x1024高階螢幕影像解析度

    * X/Y/Z 三軸全自動量測* 硬體系統採高速USB銜接

    * 唯一通過CE認證

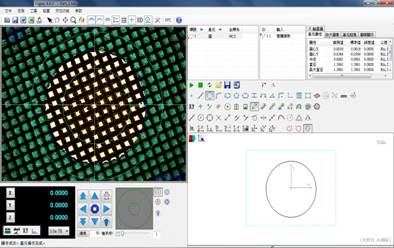

 9. Vispec多功能幾何視覺量測軟體

點\線\圓\弧\角度\距離\矩形\橢圓\曲線

平行度\真直度\真圓度\平面度\正位度

輪廓掃描\全景掃描\齒輪專用量測\網版專用量測

ANSI Y 14.5公差設定規格,自動顯示超出公差規格

量測資料可傳輸出ExcelWordHtmlTxtDXF

SPC統計分析軟體CAD輸入比對功能(回上頁)
