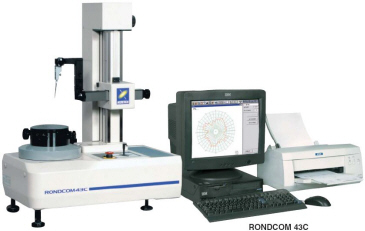

RONDCOM 43C



具備高階機種分析功能與小型化兼備

的桌上型真圓度量測機



·         配備高精度之圓筒量測用Z



·         搭載東京精密次世代統合量測系統TiMS軟體



·         內建圖形顯示偏心、傾斜量對位功能(專利設計)



·         採用高精度的靜壓空氣軸承為標準配備



·         可依所設定之高度進行半自動量測



·         內建負荷曲線、振幅分佈曲線、力譜圖、傅立葉分析等強大的表面特性解析功能



·         可進行各種真圓度中心定義法之組合分析及多斷面之組合分析



·         內建編排、列印功能外,並可輸出至文書作業系統,使資料管理更趨容易





項目 / 型式

RONDCOM 43C

    量測範圍

  量測直徑

φ250

  量測高度(外徑)

520

  量測高度(內徑)

300

  載物台直徑

φ148mm

  負載重量

15Kg

    量測倍率

50100K(11)

    回轉精度(JIS B7451)

(0.02+6H/10000)μmH=量測高度(mm)

    真直度精度

0.25μm/100mm0.8μm/300mm

    平行度精度

1.50μm/300mm

    驅動速度

  回轉方向

6/min

  上下方向

0.6~6mm/s(加速時15mm/s)

  左右方向

5mm/s

    量測項目

回轉量測11種、直動量測5

    其他

  電源

AC100~240V50/60Hz(須指定)

  消費電力

700VA

  空氣源

0.350.7MPa30N/min

  尺寸(W×D×H

1800×1000×1700mm

  重量

130Kg

(單位:mm)
