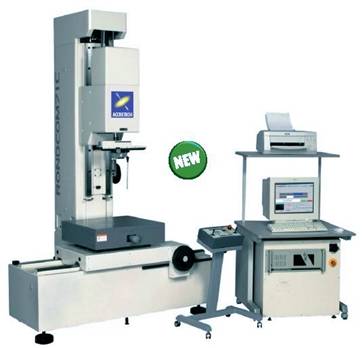

RONDCOM 71C 系列



實現完全自動化之

檢出器回轉型真圓度量測機

·         從自動定出中心到量測為止,效率化之全自動機型

·         具備圓筒形狀之數據高速處理功能

·         內建負荷曲線、振幅分佈曲線、力譜圖、振幅(Fourier)解析等, 強大的表面特性解析功能

·         內建真圓度中心定義法之選擇組合功能





















 項目 / 型式

RONDCOM 71C-10

RONDCOM 71C-70

量測範圍

量測直徑

φ380

φ450

量測高度

460

700

工作台

800(W)×680(D)

800(W)×680(D)

負載重量

80Kg

200Kg

量測倍率

10200KAuto、量測倍率

回轉精度(JIS B7451)

0.08um

真直度精度

2um/200mm

平行度精度

2um/100mm

驅動速度

回轉方向

4/min(量測時)10/min(自動偏心調整時)

上下方向

0.66mm/s

量測項目

回轉量測10種、直動量測5

其他

電源

AC100V.50Hz/60Hz

消費電力

1200VA

空氣源

0.50.7Mpa90Liter/min

尺寸(W×D×H

2150×1300×2000

3000×1450×2450

重量

1140Kg

2130Kg



(單位:mm)



東京精密 原廠目錄
