超廣角投影式立體顯微鏡 MANTIS 萬用型放大鏡  VS8 SMT 檢查機

型號:

VISION ELITE

品名:

萬用型立體放大鏡

規格:

立體,原色,高品質影像.

2X . 4X . 6X . 8X . 及 10X 15X 20X 線性放大倍率

瞳孔距離,照明角度及倍率切換調整鈕 .

適用範圍:電路板業,精密零件業,電子業,農漁業,鐘錶維修業,玉石加工業,生物牙醫業 .....

倍率 / 單位( mm )	工作距離	視野距離	景深
2X	171	56	25
4X	86	28	11
6X	55	20	5
8X	41	15	4
10X	40	13	3
15X
20X
平台(X.Y)	100mmX100mm

　

　

MANTIS

萬用型立體放大鏡

　

　

　

　

型號:	LYNX Stereo Dynascope
品名:	超廣角投影式立體顯微鏡
規格:
	適用 SMD , SOLDER JOINT , P . C BOARD
	140 mm 超廣角,適合長時間工作.
	放大倍率:6~40X( zoom ),可另加裝輔助倍鏡.
	視野:3.5~24mm
	工作距離:85mm
	燈源裝置:24V / 250W 軸冷光燈源
	平台選擇: . 標準基座 .台選擇 : . 旋臂式( max 400 mm )
	其他配備:可另加裝 CCTV 影像裝置,35mm 相機及拍立得相機

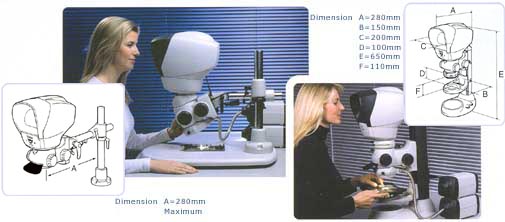

LYNX Stereo Dynascope

超廣角投影式立體顯微鏡

　

　

Optical Information:

Part Number	Magnification	Range	With 1.5x Multipiers	With 2x Multipiers	Working Distance	Field Of View At Max. Zoom	Field Of View At Min. Zoom

C-050	x0.3	x1.8-x12	x2.7-x18	x3.6-x24	312mm	12mm	77mm
C-055	x0.5	x3.0-x20	x4.5-x30	x6.0-x40	175mm	7mm	46mm
C-051	x0.7	x4.2-x28	x6.3-x42	x8.4-x56	127mm	5mm	33mm
C-052	x1.0	x6.0-x40	x9.0-x60	x12-x80	85mm	3.5mm	24mm
C-053	x1.5	x9.0-x60	x13.5-x90	x18-x120	45mm	2.5mm	16mm
C-054	x2.0	x12-x80	x18-x120	x24--x160	25mm	1.75mm	12mm

型號:	VS8
品名:	PCB SMD 專用檢查機
規格:
	水平電動 360° 旋轉影像 .
	適用PCB,SMD及TAB&BGA相關工業
	超廣角光學投影 , 適合長時間使用.
	垂直觀察:6~40X 斜角觀查:4~28X
	燈源裝置:24V / 250W 同軸冷光燈源.
	其他配件:可另加裝CCTV影像裝置 , 35mm 相機或拍立得相機 .
	平台選擇: ‧ Standard( 300 x 250 mm ) 平台選 .: ‧ Large( 450 x 250 mm )

VS8

PCB SMD 專用檢查機

　

		Board Capacity	Viewing Area	Weight
			Unpacked	Packed
Stabdard	310mm x 310mm	300mm x 250mm	38.5kg (max)	52.5kg (max)
Large	460mm x 250mm	450mm x 250mm	54kg (max)	73.5kg (max)

Optical Information

Host Unit	View Angle	Magnifications		Working Distance	Field Of View At Max. Zoom	Field Of View At Min. Zoom
		Direct	Angle View		Direct	Direct
Lynx (R)	Direct down and 34° from vertical	6-40X	4-28X	28mm	3.5mm	24mm
Cobra (R)	Direct down and 34° from vertical	12-80X (with multiply)	8-56X (with multiply)	28mm	1.75mm	9.75mm

　

　
